المعايير القياسية “STANDARDS” لوحدات تكييف الهواء المنفصلة المتعددة “VRF” ومضخات الحرارة “heat pump”..

(2016 ASHRAE Handbook—HVAC Systems and Equipment (SI)).

تمتلك AHRI برنامج شهادة خاصًا بمعدات تكييف الهواء المنفصلة المتعددة “VRF” ومضخات الحرارة “heat pump”.

ينطبق معيار AHRI 1230 على جميع أجهزة تكييف الهواء المنفصلة المتعددة “VRF” ومضخات الحرارة/استرداد الحرارة ” heat recovery” بسعات تصل إلى 222 كيلو وات. وهو يتبع شروط تصنيف معيار AHRI، ويغطي جميع مكيفات الهواء ومضخات الحرارة المنفصلة المتعددة VRF، بغض النظر عن مصدر الطاقة الكهربائية أو دورة التبريد أو السائل الثانوي (على سبيل المثال، هواء إلى هواء أو ماء إلى هواء).

في إجراء جميع اختبارات VRF، يتم استخدام التعريف التالي لتكوين الأنظمة المراد اختبارها. كان تعريف “المجموعة المختبرة” “tested combination” من معيار AHRI 1230 عاملاً رئيسيًا في تحديد تكافؤ الاختبار مع أنظمة VRF والأنظمة الموحدة الأخرى:

3.26 – المجموعة المختبرة. هو نموذج أساسي يتكون من وحدات الإنتاج، للطراز الأساسي الذي يتم اختباره. يجب أن يكون للتركيبة المختبرة الميزات التالية:

A. يتكون الطراز الأساسي لنظام تدفق المبرد المتغير (“نظام VRF”) المستخدم كمجموعة مختبرة من وحدة خارجية (يمكن أن تتضمن الوحدة الخارجية وحدات خارجية متعددة تم تجميعها في نظام تبريد واحد، برقم طراز محدد) تتوافق مع ما بين 2 و12 وحدة داخلية.

B. يجب أن تكون الوحدات الداخلية:

• b.1- تمثل عائلة الطراز الأعلى مبيعًا كما هو محدد حسب نوع الوحدة الداخلية، على سبيل المثال وحدة سقف كاسيت، مثبتة على الحائط، مخفية في السقف، إلخ.
• b.2 معًا، يكون لها سعة تبريد اسمية تتراوح بين 95% و105% من سعة التبريد الاسمية للوحدة الخارجية.
• b.3 لا يكون لها، بشكل فردي، سعة تبريد اسمية أكبر من 50% من سعة التبريد الاسمية للوحدة الخارجية، ما لم تكن سعة التبريد الاسمية للوحدة الخارجية 7016 واط أو أقل.
• b.4 يجب أن تكون سرعة المروحة متوافقة مع مواصفات الشركة المصنعة.
• b.5 يجب أن تخضع جميعها لنفس متطلبات الحد الأدنى للضغط الساكن الخارجي مع إمكانية تكوينها لإنتاج نفس الضغط الساكن مخرج كل غرفة عند تجميعها وفقًا للقسم 2.4.1 من 10 CFR الجزء 430، الجزء الفرعي ب، الملحق M.

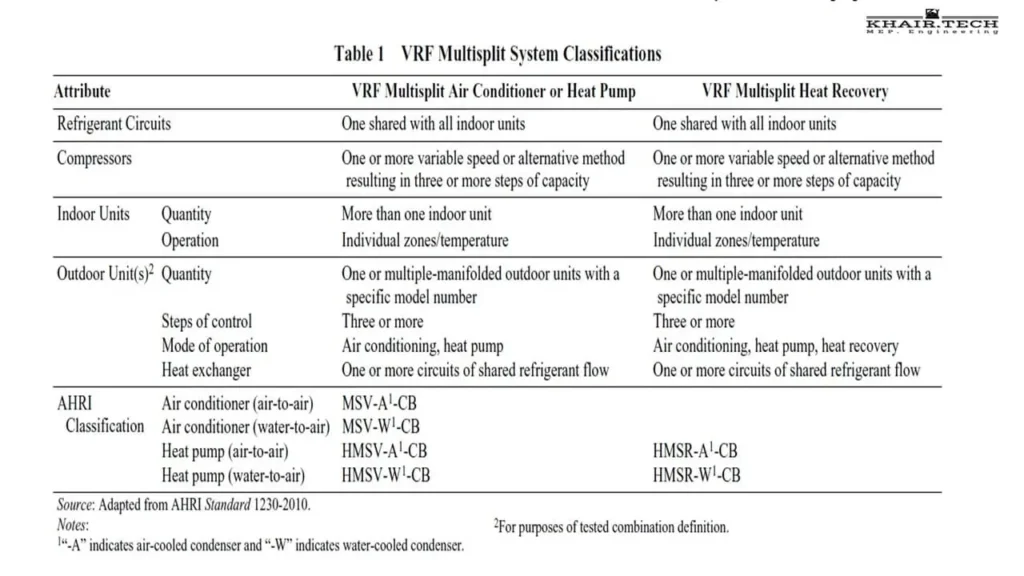

يشير (الجدول 1) تصنيفات نظام تكييف الهواء المنفصلة المتعددة VRF.

يتم التحقق من تصنيفات برنامج الشهادة التالية (من معيار AHRI 1230-2010) عن طريق الاختبار:

VRF Multisplit Air Conditioners <19 kW

• سعة التبريد القياسية، كيلو واط

VRF Multisplit Air Conditioners ≥ 19 kW

• سعة التبريد القياسية، كيلو واط

VRF Multisplit Heat Pumps < 19 kW

• سعة التبريد القياسية، كيلو واط

• سعة التدفئة القياسية عالية الحرارة، كيلو واط

• عامل الأداء الموسمي للتدفئة (HSPF: هو إجمالي ناتج التدفئة لمضخة الحرارة، بما في ذلك الحرارة الكهربائية التكميلية اللازمة لتحقيق متطلبات التدفئة في المبنى أثناء الاستخدام السنوي العادي للتدفئة، مقسومًا على إجمالي الطاقة الكهربائية خلال نفس الفترة)، الحد الأدنى لمتطلبات التدفئة التصميمية، وات/وات

VRF Multisplit Heat Pumps ≥ 19 kW “مضخات حرارية”

• سعة التبريد القياسية، كيلو واط

• سعة التدفئة القياسية عالية الحرارة، كيلو واط

• معامل درجة الحرارة العالية الأداء (COP): هو نسبة سعة التسخين إلى قيم مدخلات الطاقة في أي مجموعة معينة من ظروف التصنيف؛ بالنسبة لمعامل أداء التسخين، استبعد مقاومة الحرارة التكميلية)، W/W

• سعة التصنيف القياسية للتدفئة في درجات الحرارة المنخفضة، كيلووات

• معامل أداء درجات الحرارة المنخفضة (COP)، W/W

VRF Multisplit Heat Recovery Heat Pumps (استعادة الحرارة)

• التصنيفات الخاصة بمضخات الحرارة المنفصلة المتعددة VRF

• كفاءة التبريد والتدفئة المتزامنة (SCHE؛ نسبة إجمالي سعة النظام للتدفئة والتبريد إلى الطاقة الفعالة عند التشغيل في وضع استعادة الحرارة) (50% تدفئة/50% تبريد)؛ W/W

VRF Multisplit Heat Pumps Systems with Heat Rejection to Water (مع طرد الحرارة إلى الماء )

• سعة التبريد القياسية، كيلووات

• سعة التصنيف القياسية للتدفئة، كيلووات

VRF Multisplit System Classifications ( الجدول 1)

• معامل أداء التسخين (COP)، W/W

• كفاءة التبريد والتدفئة المتزامنة (SCHE) (50% تسخين/50% تبريد؛ نماذج استرداد الحرارة فقط)

تتضمن الاختبارات الأخرى أقصى ظروف التشغيل، وتسامح الجهد، والتشغيل في درجات حرارة منخفضة (تبريد)، وفعالية العزل (تبريد)، والتخلص من المكثفات (تبريد)، كما هو موضح في القسم 8 من معيار AHRI 1230. 2.
