مكونات وعناصر وحدات تكييف الهواء المنفصلة ذات تدفق المبرد المتغير “VRF EQUIPMENT“
الوحدات الخارجية ذات مصدر الهواء ووحدات مصدر المياه – Air-Source Outdoor and Water-Source Units
تحتوي وحدات الهواء الخارجية ووحدات المياه (والتي تسمى أحيانًا وحدات التكثيف أو وحدات الهواء إلى الهواء أو وحدات الهواء إلى الماء) على لوحات دوائر كهربائية ومبادلات حرارية ومجموعة مختارة من الضاغطات. يمكن دمج الضاغط، وهو المكون الأكثر أهمية في نظام VRF، مع عدة أنواع مختلفة من مصادر تبادل الحرارة.
تستخدم معظم أنظمة VRF ضواغط لولبية أو دوارة متغيرة السرعة. هذه الضواغط موثوقة، ولديها عدد قليل جدًا من الأجزاء المتحركة، وتوفر ضغطًا مستمرًا مع القليل من النبض أو الاهتزاز، ومن خلال محرك السرعة المتغيرة، توفر التحكم الخطي في السعة المعدلة. توفر ضواغط اللولب والدوارة متغيرة السرعة تشغيلًا هادئًا وكفاءة ممتازة فردية كاملة وجزئية، وبسبب التشغيل الدقيق، يتم غلق جوانب الريشة بطبقة رقيقة فقط من الزيت. إذا فشل ضاغط واحد في نظام متعدد الوحدات الخارجية، يتم فقدان السعة القصوى، ولكن النظام الإجمالي لا يزال قادرًا على توفير التبريد أو التدفئة الجزئية.
أنواع الوحدات الداخلية – Indoor Unit Types
تتوفر الوحدات الداخلية (وتسمى أيضًا وحدات الملف المروحي أو وحدات المبخر أو وحدات معالجة الهواء) في العديد من التكوينات المختلفة (الشكل 1)، بما في ذلك :
- مثبتة على الحائط Wall-mounted
- كاسيت معلق في السقف Recessed-ceiling cassette
- معلقة في السقف Ceiling-suspended
- قائمة على الأرض Floor-standing
- ضمن مجاري هواء Ducted
يمكن استخدام أنواع متعددة من الوحدات الداخلية داخل نظام VRF واحد.

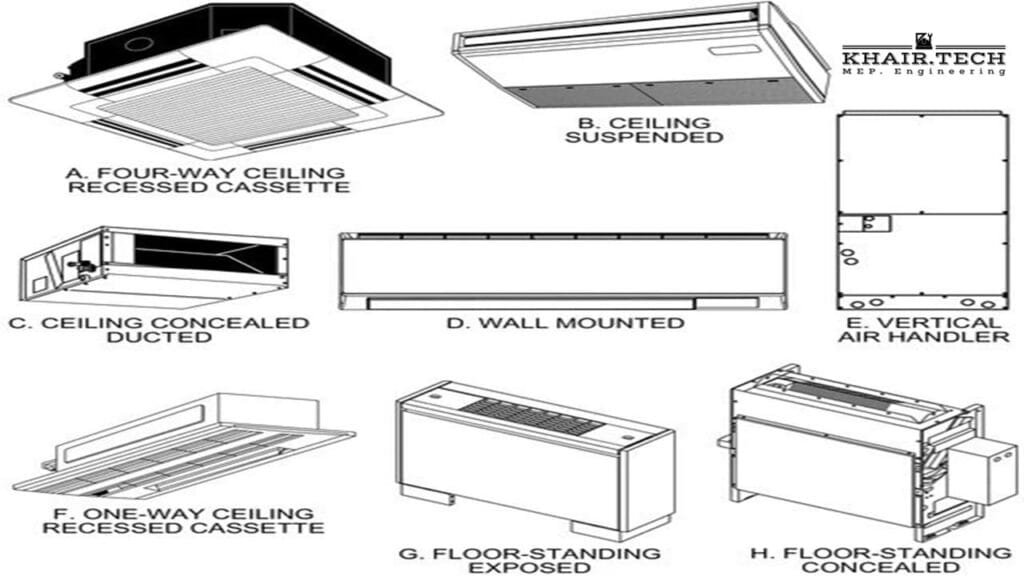

(الشكل 1) Common VRF Indoor Unit Types
عناصر التحكم – System Controls
عناصر التحكم في النظام تحتوي أنظمة VRF على عناصر تحكم مدمجة في كل مكون لضمان عمل جميع مكونات النظام بشكل جماعي. اعتمادًا على التطبيق والتصميم، قد يكون نظام VRF قادرًا على العمل مع العديد من مستويات عناصر التحكم (الشكل 2).
(الشكل 2) Controls System Example
يمكن إدارة كل وحدة داخلية بواسطة وحدة تحكم محلية، أو يمكن تشغيل وحدات داخلية متعددة تخدم نفس المنطقة بواسطة نفس وحدة التحكم. تقدم كل جهة تصنيع وحدات تحكم مركزية، والتي تسمح للمستخدم بمراقبة أنظمة VRF والمعدات المساعدة والتحكم فيها من مكان واحد أو عبر الإنترنت. تقدم الشركات المصنعة أيضًا بوابات اتصال بروتوكول مفتوح لمراقبة أعلى مستوى.
توسيع النظام أو إعادة تشكيله – System Expansion or Reconfiguration
توسيع النظام أو إعادة تكوينه الطبيعة المعيارية لأنظمة VRF تجعل من السهل توسيع النظام أو إعادة تكوينه مع تغير احتياجات المبنى. أثناء التصميم، يمكن للمصمم والعميل مناقشة أي احتياجات مستقبلية أو متغيرة محتملة في المبنى.
يمكن تحديد حجم وحدات VRF الخارجية التي تعمل بالهواء ووحدات مصدر المياه بناءً على متطلبات المبنى المستقبلية وفقًا لتوصيات نموذجية لنظام التحكم لتوقع الوحدات الداخلية التكميلية دون التأثير على أداء الوحدات الداخلية المثبتة حاليًا أو أداء النظام الإجمالي.
وهذا يسمح لأنظمة VRF بتلبية احتياجات التدفئة والتبريد للمبنى مع تشغيل كل قسم من المبنى. عند إعادة استخدام مبنى أو منطقة، يمكن إضافة وحدات داخلية أو نقلها أو استبدالها بأقل قدر من الاضطراب. يمكن نقل الوحدات الداخلية أو استبدالها بأنواع أو قدرات مختلفة في مساحة معينة مع تغير احتياجات الإشغال، طالما تم الحفاظ على قدرات سعة النظام الإجمالية. يمكن تحقيق ذلك ببساطة عن طريق إعادة تكوين أنابيب التبريد في الوحدة الداخلية، والأسلاك الكهربائية، وأسلاك التحكم، وأنابيب الصرف. ومع ذلك، لاحظ أنه في بعض التطبيقات، قد تتغير أحجام الأنابيب مع تغير أحجام السعة. احصل على توصيات الشركة المصنعة بشأن تصميم الأنابيب ومعايير التنوع قبل إجراء أي نوع من تركيب أو نقل الوحدات الداخلية.
إقرأ أيضاَ | المعايير القياسية “STANDARDS” لوحدات تكييف الهواء المنفصلة المتعددة “VRF” ومضخات الحرارة “heat pump”.
2016 ASHRAE Handbook—HVAC Systems and Equipment (SI)
المراجع
air-conditioning and heat equipment. ANSI/AHRI Standard 1230- AHRI. 2010. Performance rating of variable refrigerant flow (VRF) multisplit
Air-Conditioning, Heating, and Refrigeration Institute, Arlington,VA.
ASHRAE. 2010. Safety code for mechanical refrigeration. ANSI/ASHRAE Standard 15-2010.
ASHRAE. 2013. Designation and safety classification of refrigerants. ANSI/
ASHRAE Standard 34-2013.
ASHRAE. 2010. Ventilation for acceptable indoor air quality. ANSI/
ASHRAE Standard 62.1-2010.
ASHRAE. 2013. Energy standard for buildings except low-rise residential
buildings. ANSI/ASHRAE/IES Standard 90.1-2013.
OE. Annual. Uniform test method for measuring the energy consumption
of central air conditioners. Code of Federal Regulations 10CFR430,
Appendix M. U.S. Department of Energy, Washington, D.C.
ICC. 2015. International Energy Conservation Code®. International Code
Council, Washington, D.C.
ISO. 2014. Refrigerating systems and heat pumps—Safety and environmental
requirements. Standard 5149-2014. International Organization for
Standardization, Geneva.
NFPA. 2011. National electrical code®. Standard 70-2011. National Fire
